▼ 全自动座板机(液态)
机台型号:XZB-1000
机械特性
1、本机是将产品检测确认极性剪短至10mm后,再进行打扁,插入座板,二次成型后,测ESR、DF、容量,经CCD检查确认引线脚形放至轨道,输送至印字处,夹紧产品进行印字,CCD检测后经冷光源烘干,进行充电、测试、放电。再对正负极引线翘脚进行CCD检查,入盒带、检测极性。进行包装之机器。
2、本机裸品振动盘,全部采用外挂式,不易卡料,且裸品盘座板盘全部采用自动加料装置。
3、本机采用欧姆龙PLC和欧姆龙人机界面,报警显示文字化,方便直观了解机台运行状况。
4、采用三菱伺服传动及高精度分割器,使机器定位精准。
5、采用进口飞梦图测试仪,CAP测试仪可同时测ESR、DF、容量。本机是采用7工位充电,再测试LC后4工位放电。
6、本机采用LED冷光源烘干(光源灯珠加长至175mm)固化效果更好。
7、本机共有五组CCD检测(基恩士、海康威视)分别检测引线度、印字及座板成型后正负极翘脚功能,入盒带反极检测。
8、产品入盒带后,有负极检测功能,且盒装数量完成后,有自动剪断功能。
机械规格
机台名称:全自动座板机
使用电源:AC 单相220V 50Hz
机台型号:XZB-1000
机台颜色:象牙白
适用范围:Φ4~Φ18
机台尺寸(L*W*H,mm):2450*1700*2050
机械占地面积(㎡):4.2
机台重量(kg):2000
机台总功率(KW):≤4
机台用气量(kgf/cm²):4~6
设备功能参数
抗拉力:平均值30-70gf
高脚:导针打扁折弯点与成品套底座尺寸相差≤0.18MM
长短脚:底座边长脚减去短脚尺寸相差≤0.30MM
引线打扁后强度测试:折弯打扁出180°为一个来回,2个来回引线不断者为合格
印字附着力:同一产品粘贴5次印字不粘脱
机台不良率:机台不良率≤0.5%以下
电气配置
1、伺服:三菱(2KW,主传动)
2、主控人机界面:OMRON
3、PLC控制器:OMRON
4、容量测试仪:FEMTO
5、漏电测试仪:FEMTO
6、工业相机(监控采集图像对比模式)
(1)基恩士/海康威视(座板及引线对称度)
(2)基恩士/海康威视(印字)
(3)基恩士/海康威视(脚线翘正极)
(4)基恩士/海康威视(脚线翘负极)
(5)基恩士/海康威视(入盒带反极检测)
设备亮点
1、可用于生产耐振动座板,车载用产品。
2、同直径,高度变更方便,不需要更换配件。
3、采用四点测试检测方式,有效防止反极不良。
▼ 全自动固态座板机
机台型号:XZBH-1600
机械特性
1、本机是将产品检测确认极性剪短至16mm后,采用16工位圆(转)盘,再进行打扁,插入座板,二次成型后,测ESR、DF、容量,经CCD检查确认引线脚形放至轨道,输送至印字处,夹紧产品进行印字,CCD检测后经冷光源烘干,到80工位充电盘进行充电、测试、再放电。正负极引线翘脚进行CCD检查,入盒带、检测极性。进行包装之机器。
2、换向后采用二个工位四点检测确认极性,任何一点没检测到都视为不良,确保产品没有极反
3、本机裸品振动盘,全部采用外挂式,不易卡料,且裸品盘座板盘全部采用自动加料装置。
4、产品测LC前,有80工位充电盘连续无间断充电,确保电解电容LC测试前60秒充电时间;每个充电夹具都带通电指示,充电PCB板分段设计,维修保养操作简单。
5、本机采用欧姆龙PLC和欧姆龙人机界面,报警显示文字化,方便直观了解机台运行状况。
6、采用三菱伺服传动及高精度分割器,使机器定位精准。
7、采用进口飞梦图测试仪,CAP测试仪可同时测ESR、DF、容量。本机是采用7工位充电,再测试LC后4工位放电。
8、本机采用水冷式LED冷光源。
9、本机共有五组CCD检测(基恩士、海康威视)分别检测引线度、印字及座板成型后正负极翘脚功能,入盒带反极检测。
10、产品入盒带后,有负极检测功能。
11、盒装数量完成后,有自动剪断下带、上带可设定长度包卷盒装产品。
机械规格
机台名称:全自动固态座板机
使用电源:AC 单相220V 50Hz
机台型号:XZBH-1600
机台颜色:象牙白
适用范围:φ4~φ18
机台尺寸(L*W*H,mm):2550*2000*2050
机械占地面积(㎡):5.1
机台重量(kg):2100
机台总功率(KW):≤4
机台用气量(kgf/cm²):4~6
设备功能参数
抗拉力:平均值30-70gf
高脚:导针打扁折弯点与成品套底座尺寸相差≤0.18MM
长短脚:底座边长脚减去短脚尺寸相差≤0.30MM
引线打扁后强度测试:折弯打扁出。180°为一个来回,2个来回引线不断者为合格
印字附着力:同一产品粘贴5次印字不粘脱
机台不良率:机台不良率≤0.5%以下(除去换料及来料不良导致的)
电气配置
1、伺服:三菱(2KW,主传动)
2、主控人机界面:OMRON
3、PLC控制器:OMRON
4、容量测试仪:FEMTO
5、漏电测试仪:FEMTO
6、工业相机(监控采集图像对比模式)
(1)基恩士/海康威视(座板及引线对称度)
(2)基恩士/海康威视(印字)
(3)基恩士/海康威视(脚线翘正极)
(4)基恩士/海康威视(脚线翘负极)
(5)基恩士/海康威视(入盒带反极检测)
设备亮点
1、可用于生产耐振动座板,车载用产品。
2、同直径,高度变更方便,不需要更换配件。
3、采用连续充电方式,确保固态产品充电时间大于60秒。
4、采用四点测试检测方式,有效防止反极不良。
5、上下带分开剪断,可节省下盒带。

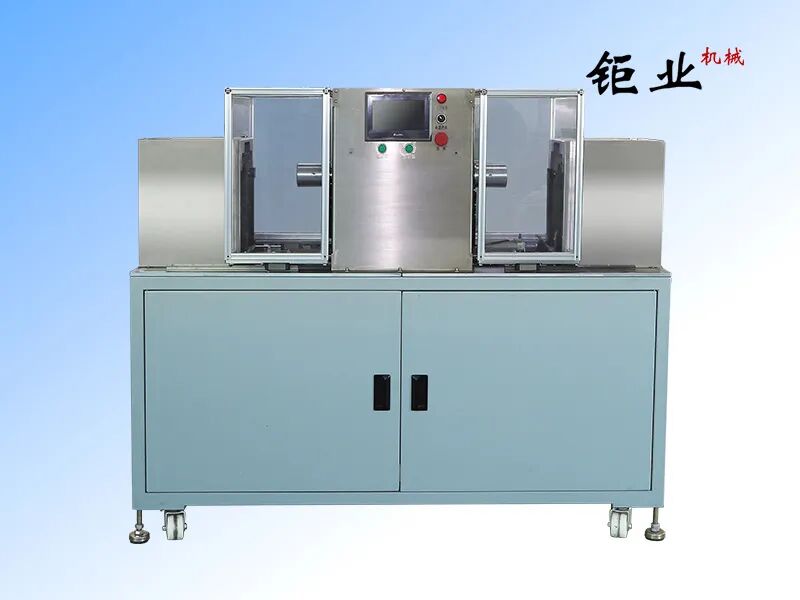

▼ 双工位立式自动刷箔机
机台型号:HX-S450
机械特性
1、本机是将切好之铝箔立式放于机台固定位置,由伺服马达带动铝箔旋转,左右毛刷同时刷箔二个表面并吸尘。
2、采用人机界面控制与调速电机,刷箔马达与刷箔时间可调节,并可设正转或反转。
3、采用三菱PLC控制,所有故障会在人机界面显示故障原因,操作方便,保养容易。
4、且双工位,同时刷箔,大大提升工作效率。
5、机架在刷箔时,有防护罩自动移送至铝箔放置区,再刷箔吸尘,刷箔完成后,防护罩自动退回。
机械规格
机台名称:双工位立式自动刷箔机
使用电源:AC 单相220V 50Hz
机台型号:HX-S450
机台颜色:深灰色
机台尺寸:长1630*宽750*高1700
机器占地面积:2m²
用电量:≤3KW
箔宽适应范围:6mm~100mm
箔最大外径:450mm
设备功能参数
速度:10~15卷/分
风机吸力:180M³/H
▼ 12工位圆盘组立机
机台型号:JY-120
机械特性
1、本机械采用人机界面控制,操作简单,资讯一览无遗
2、素子与橡胶盖结合,采用橡胶盖固定,拉CP线组合方式,可避免钉接点受损造成接触不良
3、封口转盘采用分割器机构,封腰,封口一致性
4、封口后设有腰部尺寸及凸豆检查机构,并予以分类,以确保良品内之品质
5、产品腰部及凸豆检测皆采用先进CCD视觉检测技术
6、素子进料配有整型整脚机构
7、铝壳内有垫纸功能属于选配机构
机械规格
机台名称:12工位圆盘组立机
使用电源:AC220/380V 50/60HZ
机台型号:JY-120
机台颜色:浅绿色
适用范围:φ10以下
机台尺寸(L*W*H,mm):1627*1285*1745
机械占地面积(㎡):2.1
机台重量(kg):420
机台总功率(KW):3
机台用气量(kgf/cm²):5-6
设备功能参数
传送定位误差:±0.05mm
素子引线间隙:≤D
机台速度:50-80 pcs/min
设备稼动率:>95%
封口速度:1500r/min
引线导引位置误差:±0.3mm
▼ J字成型机
机台型号:HXC-150
机械特性
1、本机台采用倒立进料和出料。
2、加装CCD检测脚型和尺寸。
3、加装ESR、短路、CAP、检测。
机械规格
机台名称:J字成型机
使用电源:AC单相220V50HZ
机台型号:HXC-150
机台颜色:米黄色
适用范围:φ10~φ18
机台尺寸(L*W*H,mm):1950*1770*1850
机械占地面积(㎡):3.45
机台重量(kg):710
机台总功率(KW):2
机台用气量(kgf/cm²):4~6
